Van Thủy Lực Rexroth: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Công Nghiệp

Trong bất kỳ hệ thống thủy lực công nghiệp nào, từ máy ép lực lớn đến các dây chuyền tự động hóa, van thủy lực Rexroth luôn được coi là “bộ brain” điều khiển toàn bộ dòng năng lượng. Với tiêu chuẩn chất lượng khắt khe từ Đức, thương hiệu Bosch Rexroth đã trở thành sự lựa chọn hàng đầu của các kỹ sư trên toàn thế giới.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, cách phân loại cũng như ứng dụng thực tế của van thủy lực Rexroth trong sản xuất công nghiệp.

1. Giới Thiệu Về Thương Hiệu Van Thủy Lực Bosch Rexroth (Đức):

Bosch Rexroth là tập đoàn hàng đầu thế giới về công nghệ truyền động và điều khiển. Các dòng van thủy lực của Rexroth nổi tiếng bởi:
- Độ chính xác tuyệt đối: Giúp kiểm soát chính xác áp suất, lưu lượng và hướng dòng chảy.
- Độ bền cao: Khả năng chịu áp suất lớn, hoạt động bền bỉ trong môi trường làm việc khắc nghiệt.
- Tiết kiệm năng lượng: Thiết kế tối ưu dòng chảy giúp giảm thiểu tổn thất áp suất và nhiệt lượng.

2. Nguyên Lý Hoạt Động Và Vai Trò Của Van Thủy Lực:

- Về cơ bản, van thủy lực Rexroth hoạt động dựa trên nguyên lý điều tiết cơ học hoặc điện từ để đóng/mở hoặc thay đổi tiết diện đường dẫn lưu chất (dầu thủy lực).
- Mục đích chính của van thủy lực Rexroth:
+ Điều hướng dòng chảy: Chuyển đổi hướng chuyển động của xi lanh hoặc mô-tơ thủy lực.
+ Kìm hãm & bảo vệ hệ thống: Hạn chế áp suất quá tải, tránh vỡ đường ống hoặc hỏng bơm.
+ Điều chỉnh tốc độ: Tăng hoặc giảm lưu lượng dầu để kiểm soát tốc độ vận hành của thiết bị.

3. Phân Loại Các Dòng Van Thủy Lực Rexroth Phổ Biến:

Để đáp ứng đa dạng nhu cầu vận hành, Rexroth cung cấp các nhóm van chính sau:

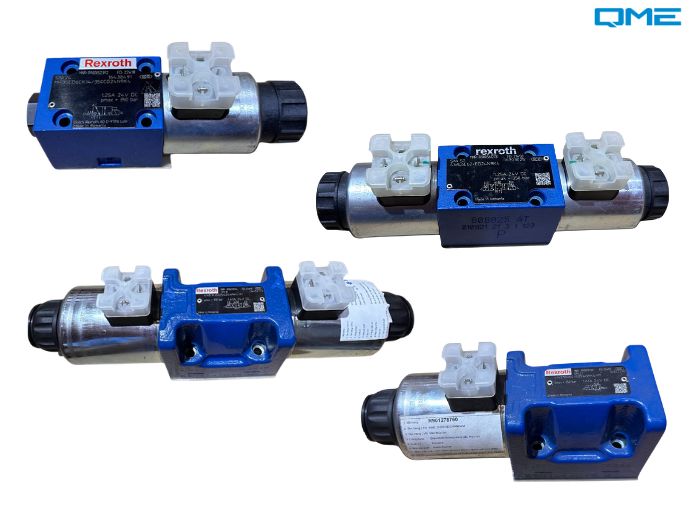

3.1. Van Điều Hướng (Directional Control Valves):

- Chức năng: Điều hướng dòng dầu thủy lực đến các cơ cấu chấp hành (xi lanh, mô-tơ).
- Phương thức tác động: Tác động bằng điện từ (Solenoid), cơ học, tay gạt hoặc áp suất thủy lực.
- Mã sản phẩm phổ biến: Rexroth 4WE6, 4WE10 (Van điện từ chuyển hướng 4 cửa).

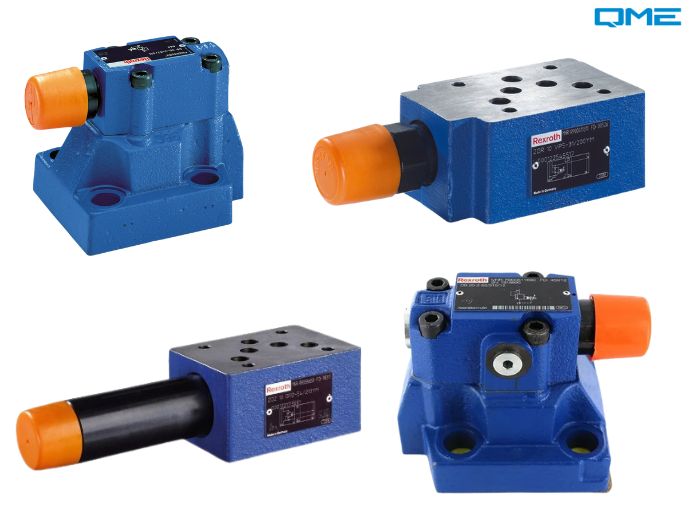

3.2. Van Điều Áp (Pressure Control Valves):

- Chức năng: Kiểm soát và giới hạn áp suất tối đa trong hệ thống, bảo vệ an toàn cho toàn bộ thiết bị.
- Các loại phổ biến:
+ Van an toàn / Van tràn (Relief Valve): Xả bớt dầu về bình khi áp suất vượt ngưỡng cài đặt (VD: Dòng DB / DBW).
+ Van giảm áp (Reducing Valve): Giảm áp suất ở một nhánh mạch cụ thể (VD: Dòng DR).

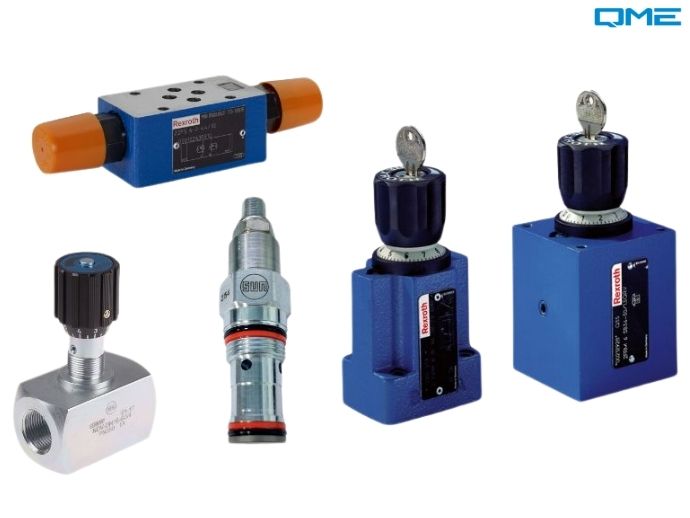

3.3. Van Điều Khiển Lưu Lượng (Flow Control Valves):

- Chức năng: Điều chỉnh lượng dầu qua van trong một đơn vị thời gian, từ đó kiểm soát tốc độ của xi lanh hoặc mô-tơ.
- Các loại phổ biến: Van tiết lưu (Throttle Valve), Van điều tốc cân bằng áp suất (VD: Dòng 2FRM).

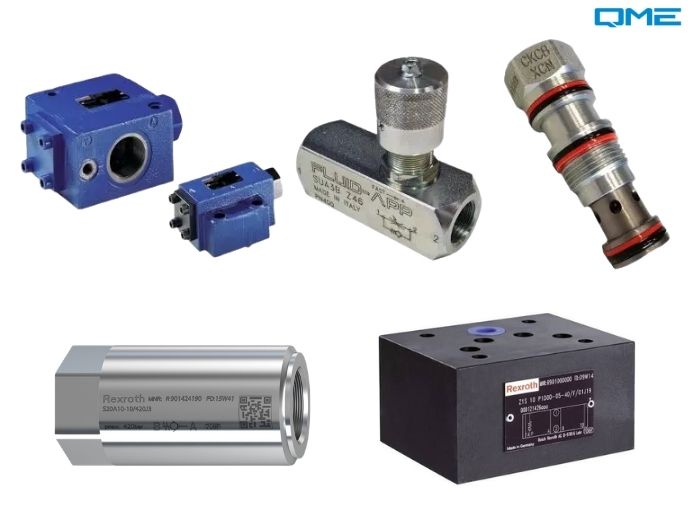

3.4. Van Một Chiều (Check Valves):

- Chức năng: Cho phép dầu chảy theo một chiều duy nhất và ngăn dòng chảy ngược lại. Dòng van này bảo vệ bơm không bị tụt áp hoặc hỏng do áp suất ngược từ tải.
- Mã sản phẩm phổ biến: Rexroth S10, S20, Z1S.

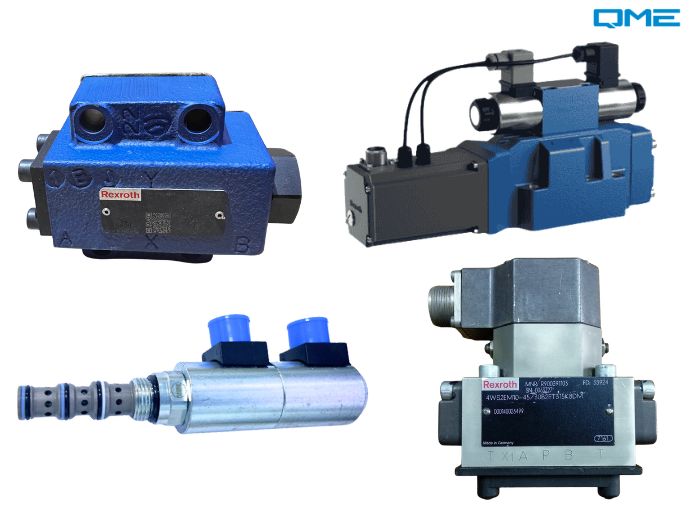

3.5. Van Tỷ Lệ & Van Servo (Proportional & Servo Valves):

- Chức năng: Cho phép điều khiển liên tục và cực kỳ chính xác lưu lượng/áp suất dựa trên tín hiệu điện đầu vào.
- Ứng dụng: Dùng cho các hệ thống đòi hỏi độ chính xác tuyệt đối như máy chấn CNC, rô-bốt công nghiệp.

4. Ứng Dụng Thực Tế Của Van Thủy Lực Rexroth Trong Sản Xuất:

Nhờ tính linh hoạt và độ tin cậy vượt trội, van thủy lực Rexroth xuất hiện rộng rãi trong nhiều ngành công nghiệp:

NGÀNH CÔNG NGHIỆP	ỨNG DỤNG CỤ THỂ CỦA VAN REXROTH
Gia công cơ khí & Chế tạo	Lắp trong máy ép nhựa, máy chấn tôn, máy đột dập, máy đùn nhôm.
Luyện kim & Khai khoáng	Điều khiển hệ thống xưởng cán thép, máy xúc, máy đào khai thác mỏ.
Thiết bị công trình & Xe cơ giới	Xe cẩu, xe nâng, hệ thống nâng hạ thủy lực trên tàu biển.
Tự động hóa nhà máy	Hệ thống rô-bốt gắp sản phẩm, dây chuyền đóng gói tự động tốc độ cao.

5. Hướng Dẫn Chọn Van Thủy Lực Rexroth Phù Hợp Nhu Cầu:

Để lựa chọn đúng loại van Rexroth cho hệ thống, bạn cần xác định rõ các thông số kỹ thuật sau:
- Áp suất làm việc tối đa (Max Pressure): Thường dao động từ 210 bar đến 350 bar tùy dòng.
- Lưu lượng định mức (Nominal Flow): Xác định theo kích thước Size (Size 6, Size 10, Size 16, Size 25...).
- Điện áp điều khiển (với van điện từ): Phổ biến là 24V DC hoặc 220V AC.
- Sơ đồ con lăn / Cửa van (Spool Symbol): Loại con trượt đóng/mở tâm xả hay tâm kín.

6. Mua Van Thủy Lực Rexroth Chính Hãng Ở Đâu?

- Việc sử dụng van Rexroth giả hoặc kém chất lượng có thể dẫn đến sự cố rò rỉ dầu, sụt áp hoặc hỏng toàn bộ hệ thống truyền động.
- CÔNG TY CỔ PHẦN THIẾT BỊ QUANG MINH (QME) tự hào là đơn vị phân phối uy tín chuyên cung cấp các giải pháp thủy lực, van thủy lực Bosch Rexroth chính hãng, đầy đủ CO/CQ với giá thành cạnh tranh nhất trên thị trường.

>>> XEM THÊM: Thông tin & các loại van thủy lực hiện có của Rexroth tại QME.

Vì sao nên chọn QME?
- Đại lý phân phối trực tiếp của Rexroth tại Việt Nam => Sản phẩm cam kết chính hãng 100%.
- Dịch vụ tư vấn, thiết kế, chế tạo và bảo trì hệ thống thủy lực chuyên nghiệp.
- Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tư vấn chọn mã và giải pháp kỹ thuật tận tình.
- Kho hàng phong phú, đáp ứng giao hàng nhanh chóng trên toàn quốc.
